Hur man väljer rätt kabelbricka för industrianläggningar

Att välja lämplig kabelränna för industriella miljöer kräver noggrann övervägande av lastkapacitet, material, korrosionsbeständighet, kabeltyp och installationsförhållanden. Nedan finns en steg-för-steg-guide som hjälper dig att göra valet.

1. Bestäm kabelhållarens typ

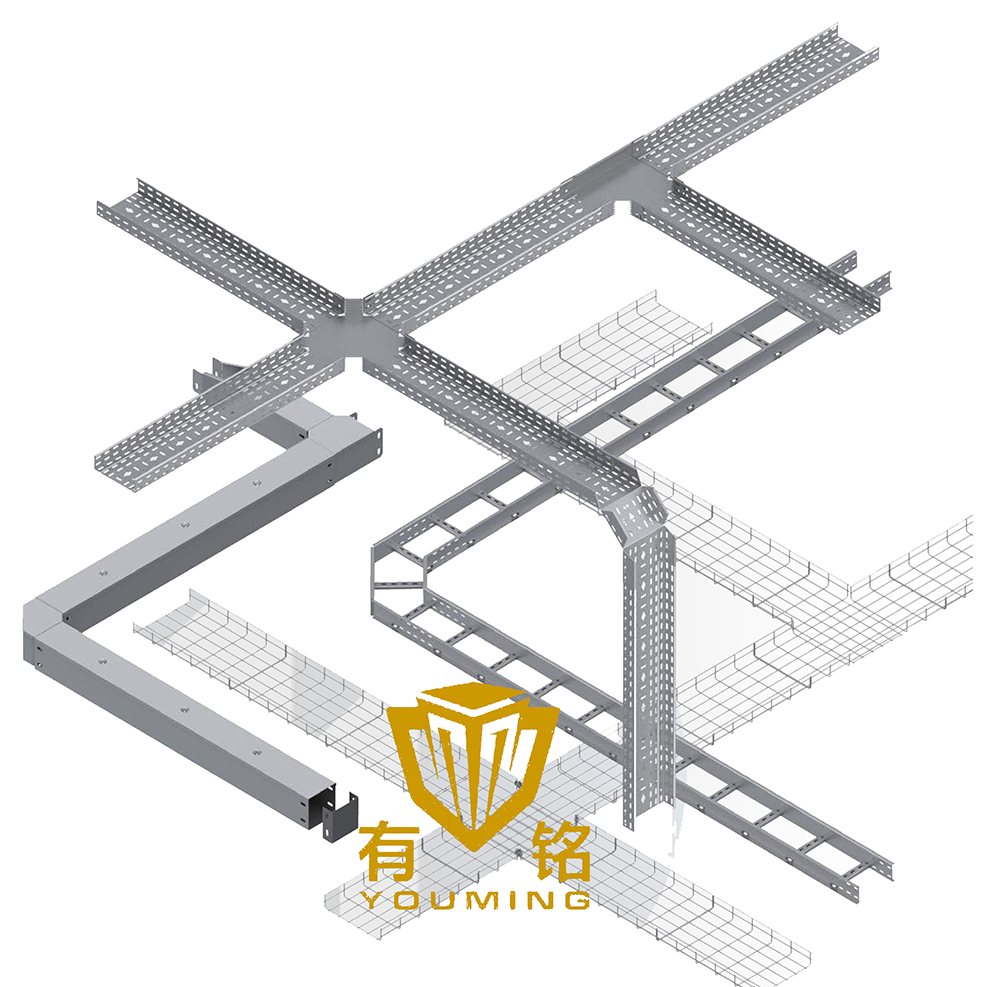

Industrianläggningar använder vanligtvis dessa fyra huvudtyper av kabelrännor:

Industriell rekommendation:

- Ström- och kontrollkablar → Stege eller solid bottenbricka

- Data & fiberoptiska kablar → Trådnät eller perforerad bricka

- Hårda kemiska miljöer → Rostfritt stål eller FRP-bricka

2. Tänk på material och korrosionsbeständighet

Industrianläggningar har ofta fukt, kemikalier och höga temperaturer, så materialval är avgörande:

Industriell rekommendation:

- Standardfabriker → Varmförzinkat stål

- Kemiska anläggningar → Rostfritt stål 316 eller FRP

- Utomhus/Hög luftfuktighet →Pulverlackerad eller aluminium

3. Beräkna belastningskapacitet och kabelfyllning

Industrikablar kan vara tunga, så se till att brickan tål vikten:

Riktlinjer för belastningskapacitet:

- Lätt drift: 50–100 kg/m (kontrollkablar)

- Medium Duty: 100–200 kg/m (strömkablar)

- Heavy Duty: 200–500 kg/m (HV-kablar, gruvanläggningar)

Kabelfyllningsförhållande (NEC/IEC-standarder):

- Strömkablar → Max 50% fyllning

- Styrkablar → Max 70% fyllning

- Undvik överbelastning → Förhindrar överhettning och underhållsproblem

Industriell rekommendation:

- Använd stegbrickor för tunga kablar (långa spännvidder).

- Använd fack med solid botten där  kabelskydd  är avgörande.

4. Miljö- och säkerhetsfaktorer

Industrianläggningar har unika utmaningar:

Korrosionsbeständighet → Välj rostfritt stål eller FRP i kemiska zoner.

Brandskydd → Använd brandklassade brickor (UL/CE-certifierade) i högriskområden.

Slagtålighet → Kraftiga brickor för gruvdrift, olja och gas.

EMI Shielding → Aluminium- eller stålbrickor för känslig elektronik.

Industriell rekommendation:

- Olja & Gas → Brandsäker beläggning i rostfritt stål

- Food & Pharma → Sanitära SS 316 brickor

- Gruvdrift & tung industri →Extra tjockt galvaniserat stål

5. Installations- och underhållsöverväganden

- Modulär design → Snabbare installation (t.ex. snabbfästesystem).

- Tillgänglighet → Öppna brickor (stege/nät) för enkla kablar.

- Stödavstånd → Vanligtvis 1,5m–3m (justeras baserat på belastning).

- Expansionsfogar → Behövs i områden med hög temperatur.

Industriell rekommendation:

- Förplanera kabeldragningar för att minimera kurvor och stöd.

-Använd perforerade brickor där ventilation och tillgänglighet är nyckeln.

Slutlig checklista för val av industrikablar

1. Skriv → Ladder / Mesh / Solid / Channel

2. Material → Galvaniserat / Rostfritt / Aluminium / FRP

3. Last → Lätt / Medium / Tung

4. Korrosion → Standard / Kemikaliebeständig

5. Brandsäkerhet → Uppfyller den lokala regler

6. Installation → Lätt att montera och bygga ut

Proffstips: Rådgör med oss för anpassade lösningar i miljöer (t.ex. hög värme, explosiva områden).

---

Slutsats

Att välja rätt kabelränna för industrianläggningar säkerställer långsiktig säkerhet, effektivitet och kostnadsbesparingar. Matcha brickan efter din kabeltyp, miljö och belastningskrav för prestanda.

Behöver du hjälp? Kontakta oss för gratis layoutdesign & belastningsberäkningar!

Vill du ha rekommendationer för specifika branscher (t.ex. petrokemi, fordon, kraftverk) kan vi skräddarsy råden ytterligare!
