Upphandlingsguide: Anpassade storlekar för marina kabelstegar – Hur man väljer dimensioner baserat på belastning, spännvidd och korrosiv miljö

I marina och offshoreapplikationer är ledning av elektriska kablar en kritisk aspekt av systemets tillförlitlighet och säkerhet. Att välja rätt marinkabelstegestorlekar säkerställer tillräckligt stöd för kablar, korrekt ventilation och långsiktig prestanda i tuffa miljöer. Den här guiden utforskar hur man väljer rätt storlek på en kabelstege på ett fartyg eller en offshoreplattform baserat på belastning, spännvidd och korrosiva förhållanden, med detaljerade insikter och handlingsbara steg.

Marin kabelstege typ låg höjd kabelränna för fartygs offshore borrplattform

1. Inledning

Marina fartyg och offshoreinstallationer står inför unika utmaningar: tunga kabelbuntar, långa ostödda spännvidder, saltladdad luft, vibrationer och begränsat utrymme. Att specificera rätt stegstorlek – och inte bara standardstorlekar – kan spara omarbete, förbättra säkerheten och optimera kostnaderna. Detta gäller särskilt när man ägnar sig åt upphandling av skräddarsydda lösningar anpassade till specifika projektkrav.

2. Förstå nyckeldimensioner och parametrar för Marinkabelstege

2.1 Bredd, höjd och trappstegsavstånd – vad de är och varför de är viktiga

• Bredden hänvisar till den inre fria dimensionen mellan sidoskenor; den måste rymma den totala tvärsnittsarean eller summan av kabeldiametrar.
• Höjden på sidoskenor (rälsdjup) påverkar strukturell styvhet och nedböjning under belastning.
• Stegavståndet påverkar hur kablar vilar på stegen, hur de binds ner och ventilationen; t.ex. inkluderar typiska trappstegsavstånd 150 mm, 300 mm eller 450 mm i många installationer.

2.2 Stödspännvidd och lastkapacitet – hur spännvidden påverkar hållfasthet och lastkapacitet

• Stödspannet är avståndet mellan stöden (konsoler, hängare); längre spann innebär större böjmoment och ökad nedböjning och spänning.
• Lastkapaciteten (likformiga och koncentrerade laster) påverkas avsevärt av spännvidden: samma stegbredd kan bära mindre last när spännvidden ökar.

2.3 Material och korrosionsmiljö – hur marin exponering driver beslut om storlek/material

• I marina eller offshore-miljöer måste stegen motstå saltstänk, fukt, vibrationer och ibland brandexponering.
• Materialval – som varmförzinkat stål, rostfritt stål eller aluminium – påverkar både korrosionsbeständigheten och strukturella egenskaper.
• En stege dimensionerad enbart efter belastning och spännvidd utan hänsyn till miljön kan gå sönder i förtid på grund av korrosion eller materialnedbrytning.

3. Hur man använder en storlekstabell och lasttabell för marina kabelstegar

3.1 Exempel på bredd- och spännviddsdiagram för användning ombord ( marinkabelstege storlekstabell för installationer ombord )

Nedan finns en förenklad exempeltabell. Naturligtvis bör du rådfråga tillverkaren för detaljerade lastintervallsdiagram.

Obs: Dessa värden är illustrativa. Din faktiska anpassade stege kan variera. Många tillverkare listar bredder från 100 mm upp till 900 mm i marin standard.

3.2 Jämförelse mellan standard och anpassade bredder och stegpinnen ( anpassad specifikation för marin kabelstege bredd och stegsteg )

Standardbredder kan erbjudas från hyllan (t.ex. 150, 300, 450, 600 mm) medan anpassade bredder gör att du kan optimera utrymme, vikt och kostnad. Stegavståndet kan också vara standard (t.ex. 300 mm) eller ändrat för speciell kabeldragning.

3.3 Lastkapacitet kontra spännvidd – val baserat på faktisk kabelvikt ( hur man väljer marin kabelstege spännvidd och lastkapacitet )

Du måste beräkna den totala vikten av kablar (inklusive framtida expansion), och sedan säkerställa stegbredden, spännvidden och materialstödet som belastar med acceptabel avböjning. Till exempel kan en stege med 3 m spännvidd endast bära 250 kg/m, medan samma stege med 1,5 m spännvidd kan bära 400 kg/m.

4. Korrosionsbeständig konstruktionsöverväganden för marina kabelstegar

4.1 Materialval under marina förhållanden ( korrosionsbeständig marinkabelstege dimensioneringsguide för offshore-användning )

• Varmförzinkat stål: flitigt använt, kostnadseffektivt, bra korrosionsskydd vid korrekt underhåll.
• Rostfritt stål (t.ex. 316): högre motståndskraft mot saltstänk, gropfrätning och korrosion av sprickor – perfekt där underhållet är svårt.
• Aluminiumlegering: lättare vikt, bra korrosionsbeständighet i många marina atmosfärer – lämplig där vikten är kritisk.

4.2 Miljöfaktorer (saltstänk, fukt, vibrationer) och hur de påverkar dimensionering och stöd

• Saltspray påskyndar korrosion av beläggningar och kan minska den effektiva strukturella kapaciteten över tiden.
• Vibrationer på ett fartyg eller offshore-plattform kan orsaka utmattning i stegar eller stöd – insistera därför på tillverkarens utmattningsdata eller högre säkerhetsfaktor.
• Temperatursvängningar och skrovrörelser kan orsaka expansion/sammandragning – spännvidd och stöddesign måste ta hänsyn till rörelse och säkerställa minimala extra påkänningar.

5. Steg-för-steg-checklista för inköp av anpassade storlekar för marina kabelstegar

5.1 Definiera kabelbelastning och gruppering

• Lista alla kablar, deras vikt per meter (eller uppskattning).
• Inkludera framtida expansion om så förväntas.
• Summa den totala lasten (kg/m) över den planerade steglängden.

5.2 Bestäm spännvidd och stödavstånd

• Granska fartygs-/strukturfästen, upphängningspunkter, hinder.
• Kortare spännvidder = högre kapacitet; besluta om realistiska stödintervaller.

5.3 Välj bredd, höjd, trappstegsavstånd

• Se till att stegbredden rymmer alla kablar (se tabell i 3.1).
• Välj stegplåtsavstånd för att passa kabeldiametrar och fastsättningsbehov.
• Kontrollera att sidoskenans höjd är tillräcklig för kabeldjupet.

5.4 Välj material/finish och korrosionsskydd

• Välj material baserat på korrosionsmiljö (se avsnitt 4.1).
• Se till att finish/beläggning uppfyller fartygsklassificering eller offshore-standard.

5.5 Verifiera tillverkarens belastnings-/avböjningsdata och se till att de uppfyller kraven

• Begär detaljerade lasttabeller: spännvidd vs. last vs. nedböjning.
• Se till att nedböjningsgränserna är acceptabla (till exempel ≤L/100 för stegsystem).
• Kontrollera relevanta standarder (t.ex. EN61537) och tredjepartscertifiering vid behov.

6. Varför välja vårt företag för anpassade lösningar för marina kabelstegar

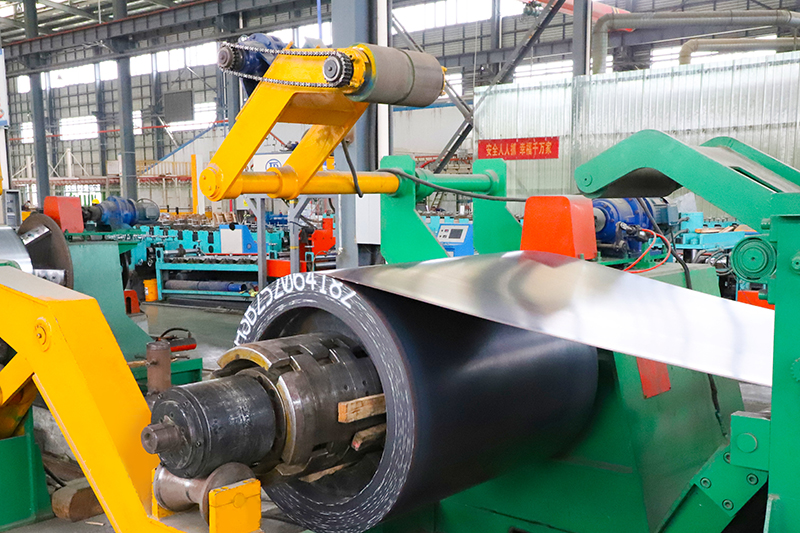

Jiangsu Youming GroupCo.,Ltd. grundades 2015 och ligger i Taidong Industrial Park, Shiyuan Town, Dongtai City. Det är ett högteknologiskt företag som specialiserat sig på forskning och utveckling och produktion av kabelrännor. Med ett registrerat kapital på 50 miljoner RMB, som täcker 60 acres och en produktionsverkstad på över 26 000 m², överstiger dess årliga produktionskapacitet 30 000 ton. Företaget är utrustat med helautomatiska produktionslinjer – inklusive längsgående och tvärgående klippning, automatisk formning, svetsning, nitning, laserskärning och CNC revolverstansning och automatisk sprutning. Produktsortimentet omfattar rostfritt stål, aluminiumlegering, varmförzinkad och pulverlackerad/brandsäkra serier, i tråg, stege, perforerade och nättyper. Produkterna används i stor utsträckning inom infrastruktur, transport, kommunikation, kraft (inklusive vindkraft, solceller och värmekraft), maskiner, metallurgi, sjöfart, kemi, läkemedel, livsmedel och andra områden. Med ett eget testcenter och full kvalitetskontroll från råvara till leverans säkerställer företaget att produktkvaliteten når hög branschnivå. Det har över 150 skickliga medarbetare (inklusive mer än 50 tekniska ryggradsmedlemmar), med ett dedikerat design- och FoU-team, avancerad företagsledning och ett effektivt säljteam. Företaget har ISO9001:2015, ISO14001:2015 och ISO45001:2018-certifieringar samt EUCE-certifiering, flera oberoende immateriella rättigheter och patent, och har en ledande position inom teknisk innovation i branschen.

För kunder som söker anpassade repfria dimensioner, skräddarsydda last-/avböjningstabeller och kompletta material/finishalternativ för tuffa marina miljöer, erbjuder vi en-stop-tjänster från specifikation, produktion till leverans och tillhandahåller fullständig teknisk dokumentation.

7. Slutsats

Att välja rätt marinkabelstegestorlekar innebär mer än att välja en nominell bredd. Du måste utvärdera den faktiska kabelbelastningen, stödets spännvidd, stegplåtsavstånd, material och miljöförhållanden. Genom att följa ett strukturerat tillvägagångssätt och verifiera tillverkarens data kan du specificera en steglösning som säkerställer långsiktig prestanda, säkerhet och värde. Med rätt partner kan du uppnå skräddarsydda dimensioner, skräddarsydda ytbehandlingar och full överensstämmelse med marina standarder.

8. Vanliga frågor

• Q1: Vilken är den typiska standardbredden för en marinkabelstege?
  A1: Standardbredder inkluderar ofta 150 mm, 300 mm, 450 mm och 600 mm, men anpassade bredder upp till 900 mm eller mer kan vara tillgängliga.
• Q2: Hur bestämmer jag rätt spännvidd för en kabelstege på ett fartyg?
  S2: Du bör se över avståndet mellan hängare och fästen i din fartygsdesign, hänvisa sedan till tillverkarens spännvidd-vs-lastdiagram och välj ett spann som säkerställer att din totala kabelvikt inte överstiger den tillåtna belastningen vid det spännvidden.
• Q3: Påverkar korrosion dimensioneringen av en kabelstege?
  A3: Ja. I en marin miljö kan korrosion minska strukturell integritet, vilket innebär att du kan behöva tjockare sidoskenor, kortare spännvidder eller högre säkerhetsfaktorer när du anger dimensionering, material och finish. Avsnitt 4 täcker detta.
• F4: Kan jag blanda standard stegbredder och anpassade bredder i samma installation?
  S4: Det är möjligt, men blandningsbredder kan komplicera stödavstånd och lastberäkningar. Ur inköps- och installationsperspektiv är det bättre att standardisera storlek där det är möjligt, eller rådfråga din leverantör om kompatibilitet.
• F5: Vilken dokumentation ska jag begära från min stegleverantör?
  S5: Du bör begära leverantörens last-/avböjningstabeller för föreslagen spännvidd och bredd, materialcertifiering, korrosionsskyddsspecifikation, överensstämmelse med relevanta standarder (t.ex. EN61537) och bevis på kvalitetskontroll och spårbarhet.
