Utvärdering av belastningskapacitet och säkerhetsfaktorer för kabeltrågsystem

För storskaliga infrastruktur-, kraft- och industriprojekt är stabiliteten i kabelhanteringssystemet icke förhandlingsbar. Den ** Kabeltråg ** är flitigt vald för sin fullständiga inneslutningsdesign, som skyddar känsliga kablar från damm och yttre element. Projektsäkerhet är dock starkt beroende av en noggrann teknisk bedömning av brickans strukturella begränsningar. B2B-upphandling måste kräva överensstämmelse med **standarder för provning av kabelrännor** och verifiera det beräknade **Maximala spännvidden för kabelrännan** baserat på den faktiska belastningen. Jiangsu Youming Group Co., Ltd., ett specialiserat, innovativt högteknologiskt företag inom tillverkning av kabelrännor, tillhandahåller verifierade produkter i rostfritt stål, aluminiumlegeringar och galvaniserade serier, med stöd av vårt interna testcenter och avancerade automatiserade produktionslinjer.

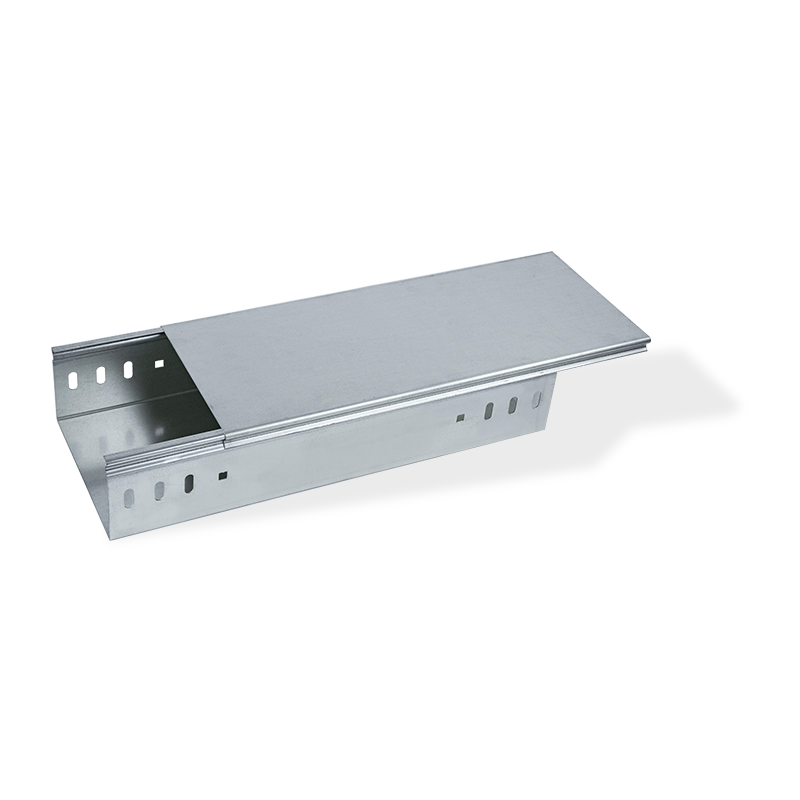

Förzinkad stålkabelkanal med lock

Tolkning av lastkapacitet och teststandarder

Säkerhet vid kabelhantering är en funktion av testade gränser och etablerade säkerhetsfaktorer.

Förståelse Genom kabelrännans belastningstestning standarder

Belastningskapaciteten måste verifieras genom kontrollerade **belastningstestning av kabelrännor**, vanligtvis enligt branschspecifikationer som NEMA VE 1. Dessa tester utsätter trågsystemet för beräknade belastningar över ett specifikt intervall fram till fel. Den publicerade säkra arbetsbelastningen härleds genom att dividera den slutliga brottbelastningen med en föreskriven säkerhetsfaktor (ofta 1,5). Detta säkerställer att det installerade systemet har en rejäl buffert mot oväntade viktökningar eller miljöpåfrestningar. Upphandling bör alltid begära kopior av dessa certifierade testrapporter.

Samspelet mellan Load vs. Maximalt spännvidd för kabelrännan

Förhållandet mellan den applicerade jämnt fördelade belastningen (UDL) och **Maximal spännvidd för kabelrännan** är omvänd och beror kritiskt på brickans tvärsnittsdimensioner och tjockleken (gauge) på metallen. Ett bredare tråg eller en tunnare tjocklek kräver en kortare **Maximal spännvidd för kabelrännan** för samma belastning, eller omvänt, en tyngre tjocklek tillåter en längre spännvidd. Underlåtenhet att respektera dessa tillverkarspecificerade tabeller baserade på **provning av kabelrännans belastningsresultat** kan leda till permanent deformation eller strukturell kollaps.

Jämförelse: Brickmätares tjocklek vs. maximalt spännvidd och belastningsklass (exempeldata):

Avböjningskontroll och systemintegritet

Utöver strukturella fel är det viktigt att kontrollera rörelser för kabelns livslängd och systemuppriktning.

Hantera Genomböjning av kabelrännan gränser

Medan belastningskapaciteten åtgärdar katastrofala fel, begränsar **nedböjning av kabelrännan** adressens funktionella integritet. Överdriven vertikal nedhängning verkar inte bara oprofessionell utan kan lägga onödig stress på själva kablarna, potentiellt skada fiberoptik eller orsaka isolationsförsämring under årtionden av drift. Branschens bästa praxis begränsar ofta **nedböjning av kabelrännan** till spännlängden dividerat med 240 (L/240). För att uppnå denna låga nedböjning krävs noggrann efterlevnad av tabellerna för **Maximal spännvidd för kabelrännan** som tillhandahålls av tillverkaren.

Effekten av Kabelfyllningsförhållande för installation av tråg på last

Ingenjörer måste noggrant bestämma den totala vikten på brickan, med hänsyn tagen till **Kabelfyllningsförhållandet för installation av trågbrickor**. *Fyldningsförhållandet* (den procentandel av brickans tvärsnittsarea som upptas av kablar) är avgörande för att bestämma termisk prestanda, men den *verkliga kabelvikten* bestämmer den strukturella belastningen. Att förbise potentiella framtida kapacitetsbehov, eller felaktig uppskattning av tätheten hos olika ström- och kommunikationskablar, kan leda till underspecifikation av **Trough Cable Tray** och för tidigt fel.

Material och tillverkningsfaktorer

Materialval och produktionskonsistens är garantier för långsiktig prestanda.

Tekniska fördelar med Kabelränna i rostfritt stål specifikationer

För miljöer utsatta för hög luftfuktighet, frätande kemikalier (t.ex. läkemedel, petrokemiska) eller extrema temperaturer är galvaniserat stål otillräckligt. **Specifikationer för kabelrännor i rostfritt stål** (typiskt med 304 eller 316 kvaliteter) erbjuder överlägsen korrosionsbeständighet och ökad sträckgräns. Medan den initiala kostnaden är högre, gör den förlängda livslängden och minskningen av underhållskostnader **Rostfria kabelrännor**-system till det mest ekonomiska långsiktiga valet i dessa krävande sektorer.

Tillverkningsprecision och strukturell tillförlitlighet

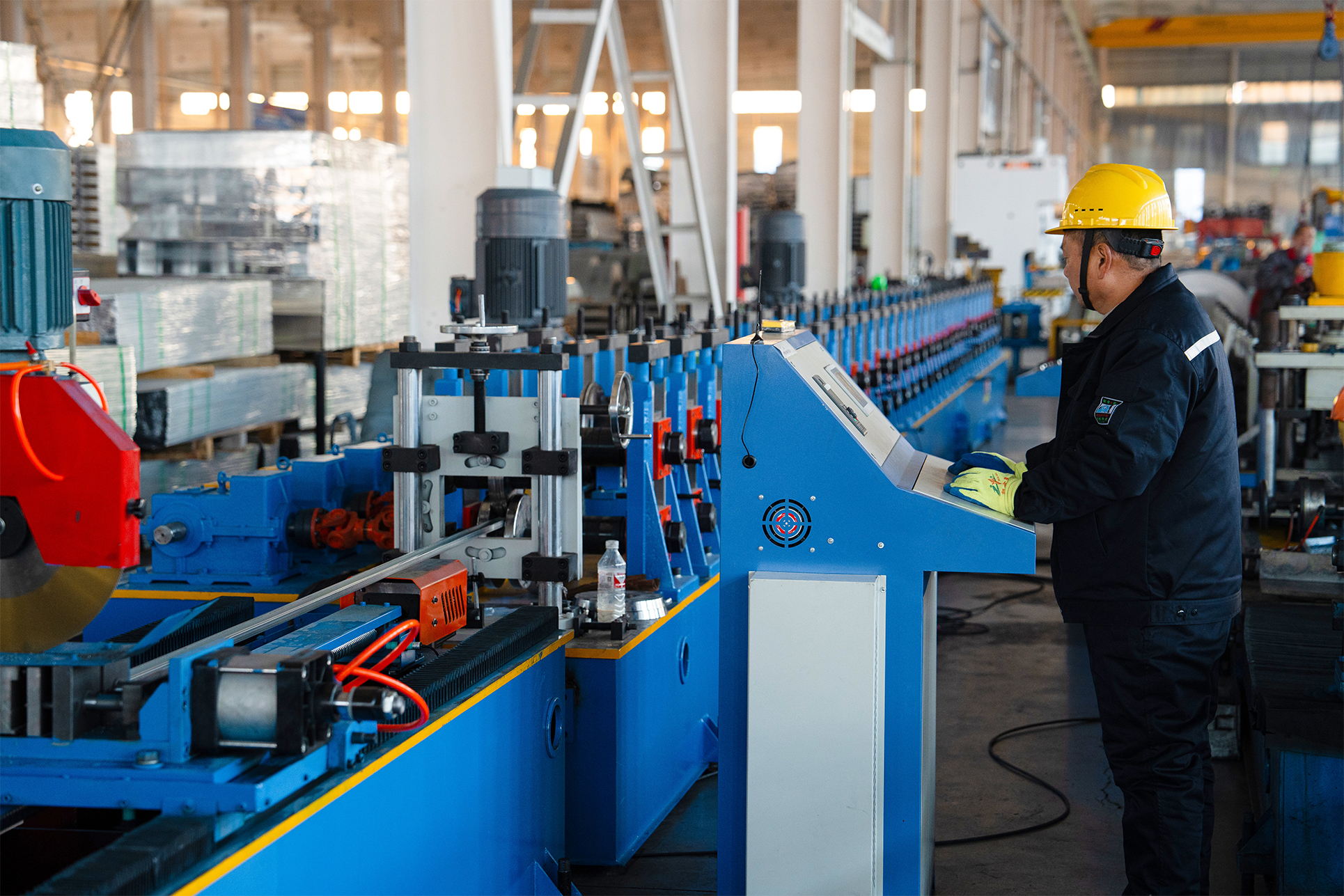

Noggrannheten i brickans form – dess bredd, djup och flänsintegritet – är avgörande. Jiangsu Youming Groups helautomatiska produktionslinjer, inklusive laserskärning och CNC-stansning, säkerställer att brickans geometri är konsekvent över alla segment. Denna precision är avgörande eftersom de bärande beräkningarna och resultaten av **belastningstestning av kabelrännor** baseras på exakta, verifierade tvärsnittsegenskaper. Varje avvikelse i tillverkningsprocessen kan äventyra det beräknade **Maximala spännvidden för kabelrännan**.

Slutsats

Inköp och installation av **Trough Cable Tray**-system kräver ett fokus på ingenjörsnivå på strukturell integritet. Projektets framgång kräver noggrant att jämföra **Maximal spännvidd för kabelrännan** mot den projicerade belastningen, respektera strikta begränsningar för **Böjning av kabelrännan**, och säkerställa att **Kabelfyllningsförhållandet för installation av rännan** exakt återspeglar den totala vikten. Oavsett om du väljer standard galvaniserad eller specialiserad **kabeltråg i rostfritt stål**-material, är det viktigt att lita på produkter verifierade genom strikta **belastningstestning av kabelrännor**. Jiangsu Youming Group Co., Ltd., med sina certifierade produktionsprocesser och testcenter, är den högkvalitativa partnern för att tillhandahålla pålitliga kabelrännelösningar till världens mest krävande projekt.

Vanliga frågor (FAQ)

• Vilken är den typiska säkerhetsfaktorn som används vid **belastningstestning av kabelrännor**? Branschstandarder kräver i allmänhet en säkerhetsfaktor på minst 1,5. Detta innebär att den slutliga felbelastningen för **Trough Cable Tray** måste vara minst 1,5 gånger större än den publicerade säkra arbetsbelastningen.
• Hur påverkar **Kabelfyllningsförhållande för installation av tråg** brickans kylprestanda? Även om fyllnadsförhållandet inte direkt påverkar brickans strukturella kapacitet för provning av belastningstestning av kabelrännor**, begränsar ett högt fyllningsförhållande (t.ex. över 40 %) luftcirkulationen, vilket leder till värmeuppbyggnad och behovet av att minska ampaciteten hos de inneslutna strömkablarna.
• Vilken är den främsta tekniska fördelen med att använda en **kabelränna i rostfritt stål** över varmförzinkat stål? Den främsta fördelen är mycket överlägsen långvarig korrosionsbeständighet. Varmförzinkad beläggning försämras med tiden, särskilt i sura eller kustnära miljöer, medan det passiva oxidskiktet på **kabelrännan i rostfritt stål** ger ett kontinuerligt överlägset skydd.
• Kan **Maximal spännvidd för kabelrännan** ökas genom att förstärka botten? Ja. Tillverkare kan ofta öka **Maximal spännvidd för kabelrännan** genom att inkludera längsgående förstyvningar eller kraftiga flänsar, vilket effektivt ökar tvärsnittströghetsmomentet, vilket är den primära strukturella egenskapen som styr spännvidden och **nedböjningen av kabelrännan**.
• Hur verifierar en projektledare påståendet om **nedböjning av kabelrännor**? Projektledaren bör begära tillverkarens lasttabeller, som vanligtvis visar den beräknade nedböjningen vid mittpunkten av spännvidden för den angivna lasten. Denna avböjning bör bekräftas mot projektets specificerade gräns (t.ex. L/240).
