  • Ändkopp för fiberkabelränna
  • Ändkopp för fiberkabelränna

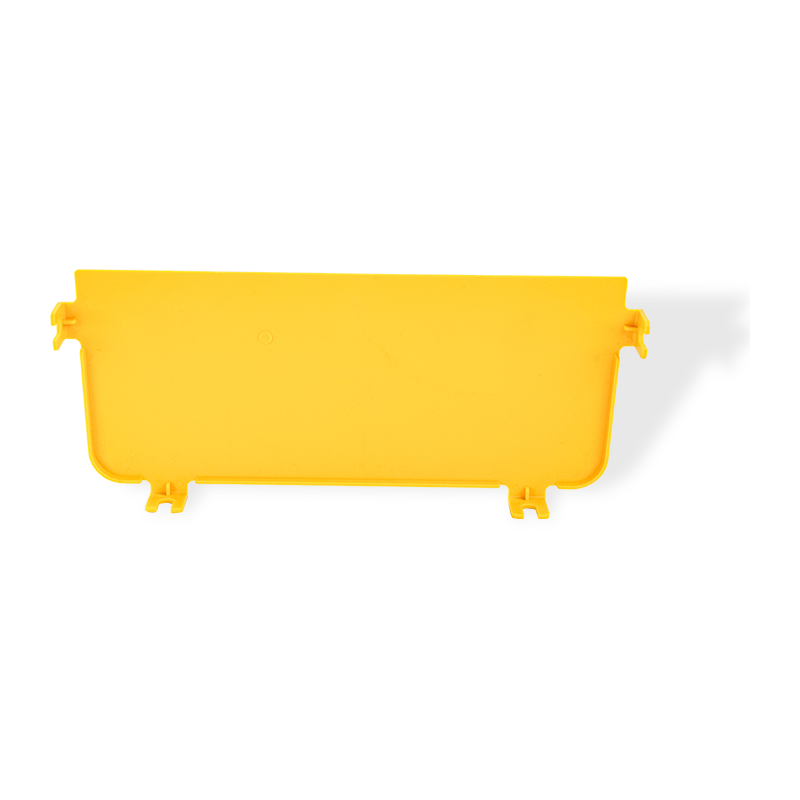

Ändkopp för fiberkabelränna

be
Föregående sida：Gul fiberkabelbricka plast pvc raceway fiberoptisk löpare kabeltrunkingNästa：Ingen nästa produkt
Produktintroduktion

Ändkoppen för fiberkabel är ett nyckeltillbehör i det fiberoptiska trågsystemet. Den är gjord av flamskyddande ABS-material för att säkerställa säkerhet och stabilitet. Denna portbaffel är utsökt designad för att perfekt stänga änden av fiberoptiktråget, effektivt förhindra att damm och skräp kommer in och skydda den optiska fibern från oavsiktlig skada. Dess flamskyddande prestanda uppfyller UL94 FV-0-standarden och är säker och pålitlig. Portbaffeln är lätt att installera och har stark kompatibilitet. Den är lämplig för olika fiberoptiska trågsystem. Dess släta yta och snygga utseende förbättrar inte bara den övergripande estetiken, utan leder också effektivt den optiska fiberlinjen för att säkerställa smidig och effektiv dataöverföring. Oavsett om det är ett nytt eller utökat datacenter är portbaffeln ett oumbärligt och högkvalitativt val.

Ändkopp för fiberkabel

Produktklassificering: Optisk kabelbricka

Produktöversikt

Fiberkabelns ändkopp är ett avslutningstillbehör som installeras i de öppna ändarna av optiska kabelrännor. Det skapar en 封闭 barriär som förhindrar ackumulering av skräp, fysisk kontakt med kabelavslutningar och oavsiktlig förskjutning av fiberoptiska kablar. Ändkoppen är tillverkad av stål med elektrostatisk pulverbeläggning och matchar standardtrågdimensioner (bredder från 100 mm till 600 mm). Komponenten har förborrade monteringshål i linje med trågpinnar och en slät rundad kantprofil som eliminerar skarpa hörn. När den är installerad bibehåller ändkoppen böjningsradieefterlevnad för optiska fibrer som kommer ut eller slutar vid brickans ändpunkter. Dess design integreras med raka sektioner, vertikala böjar eller horisontella krökar för att ge konsekvent kabelskydd över hela kabelhanteringsvägen.

Kärnfördelar

  • Dimensionell kompatibilitet med standardbredder för optisk kabelbricka (100 mm, 150 mm, 200 mm, 300 mm, 400 mm, 500 mm, 600 mm).
  • 0,8 mm till 1,5 mm tjocklek galvaniserat stålsubstrat med korrosionsbeständig polyesterbeläggning (80-100 mikron).
  • Verktygsfri snäppmontering på brickor med slitsade stegpinnar; skruvfästning tillgänglig för högvibrerande miljöer.
  • Rundade kanter med 5 mm radie för att förhindra kränkningar av fiberböjningsradie (uppfyller IEC 60794-1-21).
  • Öppen slitsdesign i botten för kabeldränering och ventilation, vilket minskar kvarhållandet av fukt.

Produktegenskaper

Material Kallvalsat stål (DX51D Z) eller rostfritt stål 304/316L
Ytfinish Elektrostatisk pulverlackering, RAL 7035 eller RAL 9010; tjocklek 60-80μm
Alternativ för tjocklek 1,0 mm, 1,2 mm, 1,5 mm (beroende på brickans belastning)
Breddkompatibilitet 100 mm till 600 mm, justerbar via sidoflänsar
Höjd 50 mm, 80 mm, 100 mm, 120 mm (matchar höjden på brickans sidostång)
Temperaturområde -40°C till 85°C
Brandbetyg UL 94 V-0; syreindex ≥28% (plastkomponenter saknas i helt stålversion)
Installationsmetod Skruva fast (M6x12 bultar) eller clip-on med fjädermuttrar

Applikationsscenarier

Datacenterkabelbrickor vid ändpunkter där fiberbyglarna övergår till utrustningsställ.
Telekomcentraler och headends som kräver termineringsskydd för optiska stamkablar.
Industriella automationsmiljöer med vibrationer som förhindrar förskjutning av kabeländen.
Kabelstegarschakt och byggnadsfördelningspunkter där brickor slutar vid vägggenomföringar.
Fiberkapslingar och ingångspunkter för skåp utomhus (IP30-klassning med glandplatta tillval).

Tekniska anteckningar och lösningar

Krav på installationsavstånd

Håll minst 25 mm utrymme mellan gavel och intilliggande väggar eller utrustning. Begränsat spelrum kan orsaka fiberböjningsradie under 40 mm för standard SMF-28-fibrer. Använd förskjutna ändkoppar (vinklade 15 eller 30 grader) när utrymmet är begränsat.

Jordningskontinuitet

Ändskålar med målade ytor binder sig inte automatiskt till brickjord. Installera jordningsklämmor eller stjärnbrickor mellan monteringsskruvarna och brickan för att säkerställa elektrisk kontinuitet för systemjordning enligt TIA-607-B.

Fukthantering i utomhustråg

För utomhus- eller tvättutrymmen, välj ändkoppar med bottenhål (2 mm diameter, 50 mm avstånd). Utan dränering ackumuleras kondens och ökar införingsförlusten i optiska kontakter. Slitsade ändskålar ger ventilation och minskar differenstrycket.

Kompatibilitet med kabelstege kontra perforerad bricka

Standardändkoppar är designade för perforerade kabelrännor. För brickor av stegtyp (stegsteg fördelade på 250 mm eller 300 mm), använd förlängda flänsändskålar som överlappar bortom den sista stegpinnen för att förhindra att kabeln hänger ihop vid ändpunkten.

Vanliga frågor

Kan slutkoppen eftermonteras på befintliga installerade brickor?
Ja. Ändkoppen glider över brickans sidoskenor utan att ta bort kablar. Men om kablar sträcker sig utanför brickans ände med mer än 30 mm, krävs tillfälligt stöd under installationen för att förhindra fiberansträngning.
Vad är lastkapaciteten för själva ändkoppen?
Ändkoppen är inte konstruerad för att bära. Maximal axiell kraft 50N (motsvarande 5 kg statisk) applicerad på ändytan. För kabeldragning eller spänningstillämpningar, använd dedikerade avdragsböjar eller avslutningslådor.
Kräver ändkoppen packningar för dammskydd?
Standardversionen har ingen packning. För IP4X skyddsnivå, beställ ändskålar med neoprenpackning (2 mm tjocklek) förmonterad på flänsen. Packningen komprimeras för att täta mellanrum mellan ändskålen och sidoskenan.
Hur identifierar man rätt ändmuggstorlek för befintlig bricka?
Mät invändig bredd mellan brickans sidolister (ej nominell bredd). Mät även höjden på sidostången. Ändkoppsmärkning indikerar kompatibla brickserier, t.ex. "C100H80" passar 100 mm bredd x 80 mm höjd bricka.

Beställningsreferensinformation

Artikelnummerstruktur FEC-[Bredd i mm]-[Höjd i mm]-[Materialkod]
Exempel FEC-300-100-SS304 (300 mm bredd, 100 mm höjd, 304 rostfritt stål)
Standardförpackning 10 stycken per kartong med monteringsskruvar ingår (M6x12, 4 per gavel)
Anpassade alternativ Gul pulverbeläggning (hög synlighet), förborrade kabelingångar (diameter 20-50 mm), lasergraverad märkning
Fysiska egenskaper
Typ Fiberkabelbricka/optisk kabelbricka
Material Material flamskyddad PVC för rak sektion, flamskyddande ABS för tillbehör, materialet i det flexibla röret är PP. Flamskyddat material klassat UL94 FV-0
Ytbearbetning/behandling

/

Dimensionsområde

anpassningsbar är tillgänglig

Bredd 120/240/300/360
Side Rail Höjd 100
Längd 2000/3000/Anpassad
Tjocklek/tråddiameter
Max. Arbetsbelastning
Tillbehör/relaterade produkter
Produktegenskaper

1. Stängd design, skydda fiberoptiska kablar från skador.

2. Fiberkanalen är gjord av flamskyddande plastmaterial med slät yta och bra utseende.

3. Erbjuder kontroll av böjningsradie och säkerställer fiberradie≧40 mm Rörlig kabelutgångssats är valfri för att tillfredsställa den utökade begäran från datumcenter.

4. Olika typer av installationssätt är tillgängliga som att hänga, stödja skåpet eller ansluta med annan kabelränna.

Färg Gul (pantone 123c)
Efterfrågan på miljön Inomhus
Ansökan Lämplig för ett brett spektrum av applikationer, inklusive fiberoptisk kabelhantering, strömkabelhantering.
  • Är du handelsföretag eller tillverkare?

    vi är tillverkare, vi kan exportera oss själva.

  • Vilka är dina betalningsvillkor?

    Vi accepterar T/T, oåterkallelig L/C vid sikte. För vanlig beställning föredrar vi 30 % i förskott, 70 % före leverans.

  • Hur lång är din leveranstid?

    Vi är tillverkare som har normala storlekar i lager. Vi lovar leverans 25 dagar efter att du fått din insättning.

  • Erbjuder du gratisprover?

    Ja, vi kan göra det, men du måste ha råd med fraktavgiften.
