Produktintroduktion

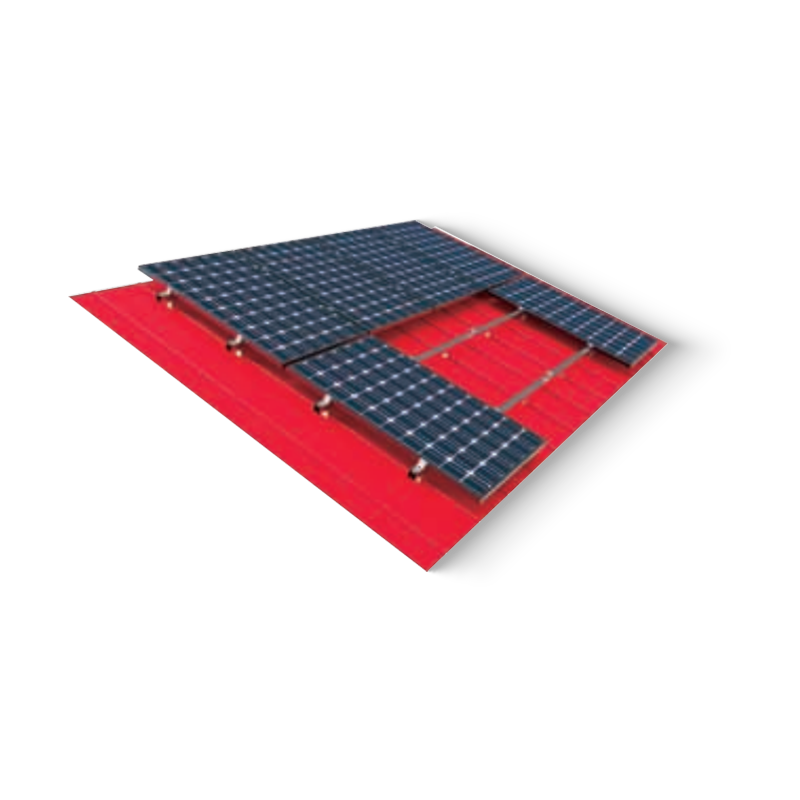

Solcellsmonteringssystem i färg stålplattor är huvudsakligen lämpligt för distribuerade kraftverk i stål med titeltak. Detta system använder aluminium som huvudmaterial. Det är lätt i vikt med låg belastning på taket.

Icke-penetrerande · industritak · trapetsformad / stående söm
Färg stål kakel monteringssystem
Den Färg stål kakel monteringssystem är en specialiserad strukturell lösning designad för installation av solcellsmoduler på industri- och kommersiella tak som består av profilerade stålplåtar. Detta system använder skräddarsydda klämmor och rälskonfigurationer som samverkar direkt med ribborna på färgstålplattorna, vilket eliminerar eller minimerar behovet av takgenomföringar. Monteringsenheten är huvudsakligen tillverkad av strängsprutad aluminiumlegering (AL6005-T5) och rostfritt stål (SUS304) och ger en mekanisk anslutning som svarar för termisk expansion och vindlastkrav. Dess modulära arkitektur stöder både stående och liggande modulorientering och anpassar sig till olika ribbgeometrier inklusive trapetsformade, korrugerade och stående sömprofiler.
01
Strukturell integritet
Använder icke-penetrerande stående sömklämmor eller EPDM-förseglade trapetsformade fästen för att bibehålla vattentätt lager av befintlig takkonstruktion.
02
Material hållbarhet
Anodiserad aluminium ger motstånd mot atmosfärisk korrosion och industriell kemisk exponering, vilket förlänger solpanelens livslängd.
03
Lastfördelning
Konstruerad för att fördela statiska och dynamiska PV-modullaster över primära taklister, vilket förhindrar lokal deformation av stålpannor.
04
Installationshastighet
Förmonterade komponenter och specialiserade rälsmuttrar minskar arbetstiden på plats och den mekaniska komplexiteten.
Basmaterial Anodiserad aluminium AL6005-T5
Fästmaterial Rostfritt stål SUS304
Taktyper Trapetsformad / Korrugerad / Stående söm
Vindbelastning Upp till 60 m/s
Snölast Upp till 1,4 kN/m²
Lutningsvinkel Parallell eller 5° – 15° justering
Produktegenskaper
Teknisk parameter Specifikationsdetaljer
Basmaterial Anodiserad aluminium AL6005-T5
Fästmaterial Rostfritt stål SUS304
Tillämplig taktyp Trapetsformad, korrugerad, stående söm
Vindlastkapacitet Upp till 60 m/s
Snölastkapacitet Upp till 1,4 kN/m²
Lutningsvinkel Parallellt med tak eller 5° - 15° justering
Primära tillämpningsscenarier
Industriell lager – Storskaliga solcellsanläggningar på taket på logistikcentra och tillverkningsanläggningar som använder profilerade stålplåtar.
Jordbruksanläggningar – Solintegration på stålstrukturerade boskapshus och spannmålslagringsenheter.
Kommersiella detaljhandelscenter – Ombyggnad av befintliga shoppingkomplex med metalltak för generering av förnybar energi.
Inspektion före installation
  • Substratverifiering: Bekräfta tjocklek och materialkvalitet på färgstålplattan för att säkerställa tillräcklig utdragningsstyrka för självgängande skruvar eller klämfriktion.
  • Purlin Plats: Identifiera och markera den exakta positionen för undertaksgarner för att säkerställa att alla strukturella fästelement är förankrade i den bärande ramen.
Driftsriktlinjer
  • Applicering av tätningsmedel: För system som kräver takgenomföring måste högkvalitativa EPDM-packningar eller butylgummitejp användas för att förhindra att fukt tränger in.
  • Vridmomentspecifikationer: Alla bultar i rostfritt stål måste dras åt till tekniska vridmoment (vanligtvis 15-20 N·m) för att förhindra att de lossnar under cykliska vindvibrationer.
  • Förvaringsvillkor: Komponenter lagrade i torr, ventilerad miljö; Undvik direktkontakt med cement eller sura material för att förhindra galvanisk korrosion före installation.
Fysiska egenskaper
Typ Fotovoltaiska stentar
Material Material Aluminiumlegering
Ytbearbetning/behandling

/

Dimensionsområde

anpassningsbar är tillgänglig

Bredd Anpassningsbar är tillgänglig
Side Rail Höjd
Längd
Tjocklek/tråddiameter
Max. Arbetsbelastning
Tillbehör/relaterade produkter
Produktegenskaper

1. Lätt vikt

2. Enkel installation

3. Hög kostnad prestanda

Färg

Design vindtryck: 0,55KN/㎡

Design snötryck: 0,5KN/㎡

Livslängd: 30 år

Efterfrågan på miljön
Ansökan Färg steel tile roof
  • Är du handelsföretag eller tillverkare?

    vi är tillverkare, vi kan exportera oss själva.

  • Vilka är dina betalningsvillkor?

    Vi accepterar T/T, oåterkallelig L/C vid sikte. För vanlig beställning föredrar vi 30 % i förskott, 70 % före leverans.

  • Hur lång är din leveranstid?

    Vi är tillverkare som har normala storlekar i lager. Vi lovar leverans 25 dagar efter att du fått din insättning.

  • Erbjuder du gratisprover?

    Ja, vi kan göra det, men du måste ha råd med fraktavgiften.
