Produktöversikt

Monteringssystemet för stålplattor utan räfflor är konstruerat för att fästa utrustning direkt på de stående sömmarna eller trapetsformade ribbor av profilerade stålplåtar. Systemet består av en klämbas i aluminium eller galvaniserat stål, en höjdjusterbar konsol och en toppskena eller modulklämma. Det eliminerar behovet av tvärgående räfflor, vilket minskar materialkostnaderna och installationstiden. Klämmekanismen använder en T-bult och neoprenstoppning för att säkra fästet utan att penetrera takmembranet, vilket bevarar väderintegriteten. Lastöverföring sker genom plåtens ribbor till underkonstruktionen. Standardkompatibilitet inkluderar profiler som LSY-32/1000, YX25-210-840 och trapetsformade plattor med ribbahöjder från 25 mm till 75 mm. Monteringssystemet kan stödja solcellspaneler, kabelrännor eller ljusmekaniska armaturer på plåttak med lutningsvinklar mellan 5° och 45°.

≤45° Taklutningsintervall
25-75 mm Kompatibel revbenshöjd
M8 / M10 Storlek på klämbult
EN 1991-1-4 Vindlastdesign
Kärnfördelar

Purlin eliminering

Minskar sekundär stålkonstruktion med 35-50 % jämfört med traditionella rälsprofiler. Monteringsfästen fästs direkt på takplåtsribbor, vilket sänker materialkostnader och fraktvikt.

Vattentät integritet

Klämdesign använder EPDM- eller silikonstoppning för att täta fästpunkten. Ingen takgenomföring minskar potentiella läckor. Testad till 600Pa vattentäthet under dynamiska förhållanden.

Justerbar höjd och lutning

Integrerad glidmekanism tillåter vertikal justering upp till 40 mm och lutningsvinkel 0-15 grader för att kompensera för takojämnheter eller solorientering.

Korrosionsmatchade material

Klämmor i aluminium 6063-T5 (anodiserad AA15) eller HDG stål (Z600 beläggning). Rostfritt stål A2-70 fästelement ingår för olika metallkontaktförhindrande.

Produktens egenskaper
Materialalternativ Extruderad aluminium 6063-T5 (anodiserad 12-15μm) / varmförzinkat stål S250GD Z (275-600g/m²)
Klämtyp Sidoklämma, mittklämma, ändklämma för trapetsformad plåt; universal sömklämma för stående sömtak
Revbenskompatibilitet trapetsformad (höjd 25-75 mm, stigning 150-350 mm); korrugerad (typ R32, R45); sinusformade profiler
Lastkapacitet Slutlig draghållfasthet: klämma 2,5 kN per fäste; designlast: 1,2kN vertikal / 0,8kN horisontell
Fästanordningsspecifikation Rostfritt stål A2-70 eller A4-80 sexkantsbultar; förmonterad fjäderbricka och plattbricka
Temperaturområde -40°C till 110°C (EPDM-tätning bibehåller elasticiteten)
Brandklassificering Ej brännbart, klass A enligt ASTM E84, aluminiumkomponenter
Certifieringar ISO 9001:2015; IEC 62852 (klämkraft); TUV testad för vindlyft
Applikationsscenarier

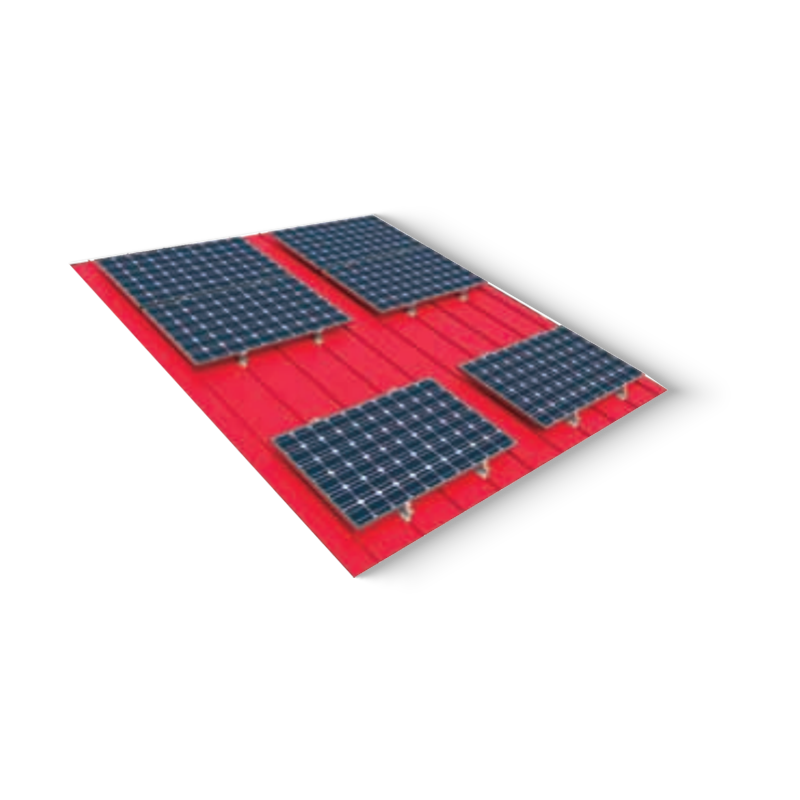

Industriella lager med trapetsformade stålplåtar – direkt infästning av solpaneler på taket (nätbundna PV-system).
Lantbruksbyggnader (fjäderfägårdar, spannmålslagring) – montering av frånluftsfläktar, lätta fästen eller mindre utrustning utan galler.
Kommersiella metalltak (carportar, logistikcenter) – stödjande kabelrännor eller lågprofilerade gångvägar.
Ombyggnadsprojekt på befintliga ståltak – lösning för att lägga till laster utan att modifiera primärstrukturen.
Kylsystem och HVAC-ledningssatser fixerade på korrugerad metallbeklädnad.
Tekniska anteckningar och lösningar

Motstånd mot vindlyft

För takzoner med högt sug, använd ytterligare låsklämmor och öka klämdensiteten till 4 per kvadratmeter. Verifiera utdragningskraften via dragtest på plats enligt ASTM E1512 (minst 600 N per klämma).

Termisk rörelse av stålplåt

Färgstål expanderar under termiska cykler. Använd slitsade fästhål med friktionskuddar som tillåter mikroglidning upp till 3 mm för att undvika utmattning av fästelement. Dra inte åt över 15 Nm vridmoment på M8-bultar.

Olika metallkontakt

Aluminiumfästen i kontakt med galvaniserade ståltakplåtar kräver nylonisolatorer eller icke-ledande packningar för att förhindra galvanisk korrosion. Sätt på bituminös tejp om isolator inte används.

Verifiering av tätningsintegritet

Efter installationen, inspektera EPDM-insatser för jämn kompression. Mellanrum större än 1,5 mm indikerar felaktig placering och kan orsaka att vatten tränger in. Återmoment efter 2 veckor.

Vanliga frågor
Q1 Lämpar sig no-purlin-systemet för alla trapetsformade plåttak?
Kompatibiliteten beror på revbenshöjd och avstånd. Standardklämmor passar revbenshöjder 25-75 mm och krönbredd 25-45 mm. För skräddarsydda profiler (rumsribbor, smala ribbor), använd profilspecifika käftadaptrar eller specialbearbetade kläminsatser.
Q2 Kräver monteringssystemet verifiering av takkonstruktionen?
Ja. Takplåten måste stödja ytterligare punktbelastningar. Tillhandahåll belastningsberäkning baserad på plåttjocklek (minst 0,5 mm stål), ribbgeometri och spännvidd mellan primära räfflor. Monteringssystemet överför last till plåtribbor; verifiera revbensstyrkan med tillverkaren.
Q3 Kan systemet användas för installation av solpaneler utan jordbindning?
Limning krävs enligt NEC 250. Använd jordklämmor eller förinstallerade jordtänder i klämmor för att upprätta elektrisk kontinuitet över konsoler och takram. Den anodiserade ytan är icke-ledande; ta bort beläggningen vid anslutningspunkterna eller använd stjärnbrickor.
Q4 Vilket underhåll behövs över tid?
Inspektera klämmomentet årligen (rekommenderas 12-14 Nm för M8). Byt ut slitna EPDM-kuddar vart 8-10 år. Kontrollera om det finns tecken på korrosion i kustområden; applicera skyddsspray om det behövs.
Beställningsreferensinformation

Delnumreringsschema

NPCS-[Revbenshöjdskod]-[Materialkod]-[Klämtyp]
Exempel: NPCS-50-AL-SC → revbenshöjd 50 mm, aluminiumlegering, sidoklämma för trapetsformad plåt

  • Ribbhöjdskoder: 35, 50, 65, 75
  • Material: AL (anodiserat) / GS (galvaniserat stål)
  • Stil: SC (sidoklämma), MC (mittklämma), EC (ändklämma)

Standardsatskomponenter

  • Övre klämma och nedre klämma (matchat par)
  • M8x40 rostfritt stål bult nyloc mutter
  • EPDM gummikudde (2 mm tjocklek, förskuren)
  • Plattbricka och fjäderbricka set
  • Installationsmomentnyckeladapter (tillval)

Förpackning: 50 set per kartong installationsguide

* Belastningsvärden baserade på statisk testning enligt UL 2703 och EN 1991. Fältteknik rekommenderas för snö-/vindzonsspecifika justeringar. Alla produkter uppfyller RoHS-kraven.
